　　　　　空轉保護器
　　　　永磁聯軸器

Customers


歡迎光臨 泉業股份有限公司- RICO PUMP MP 本公司通過DGA ISO 9001:2008 歡迎參觀!
　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 回首頁｜简体版|English|日文版

空轉保護器

　　壹.低電流保護器之功能　


»幫浦空轉之防護。


»低流量或凡而閉鎖之警告。


»劇烈空蝕之檢測。

　　貳.特點


»低電流設定下限，當發生下列情況時，自動切斷電源，以保護幫浦:


　A>當出入口管路阻塞。
　　

　B>流量低於需求量。


　C>入口管線有空蝕汽化之現象。


　D>幫浦空轉。


»TIME DELAY可自行設定輸出反應時間。


»電低流設定範圍0.5~60安培，操作簡易。


»可連接警報器，當狀況發生時，產生警示訊號。


»採用精密之混合IC，準確性高。



»外型輕巧，可輕易安裝於既有之配電箱，不佔空間。

　　※注意事項:


»保護器本身的控制電源為 110V 或 220V 二種。


»保護器可以保護之馬達電源範圍從 三相 200V~480V 50/60HZ。

　　參.操作說明


1.首先請將幫浦低電流保護器依線路配線


2.將幫浦及吸入配管注滿水


3.啟動馬達並關閉吐出凡而


4.以平口起子順時針調整電流下限設定鈕，直到幫浦停止運轉，並記錄下該馬達停止時之電流值



5.設定動作時間於5~30秒 調整電流下限設定鈕使稍高於上項之電流值 一般可採(正常工作電流+空轉電流)/2


6.設定動作時間於5~30秒



7.打開凡而至所需流量


8.重新關閉吐出凡而，測試泵浦是否會跳脫

　　 選擇性CT繞線

　　　　

說明:若您所選擇保護之馬達，低於最小設定值0.5安培時，可藉由最小之保護電驛，以CT繞線的匝數來

達到您所要的電流設定範圍，每多繞一匝,電流設定範圍越小。
　　　　 　　 　

機種

繞線匝數

穿線次數

電流設定範圍

PD-05

0

1

0.5~6A

選擇性CT繞線

1

2

0.25~3A

2

3

0.17~2A

3

4

0.12~1.5A

　　肆.規格表 型號:EUCR-PD05 (一般適用1/4~3HP)

       項目

       說明

1.電流設定方式

 低電流下限設定

2.電流測定範圍

 0.5~6.5A

3.動作時間調整

0~30秒

4.控制電源

 110V 或 220V

5.操作溫度範圍

 -10°C ~50°C

6.操作濕度範圍

 40%~80%RH

7.保護馬達電壓範圍

200~480V 3Æ  50/60Hz

　　伍.規格表 型號:EUCR-PD30(一般適用3~10HP)

       項目

       說明

1.電流設定方式

 低電流下限設定

2.電流測定範圍

 3~30A

3.動作時間調整

 0~30秒

4.控制電源

 110V 或 220V

5.操作溫度範圍

 -10°C ~50°C

6.操作濕度範圍

 40%~80%RH

7.保護馬達電壓範圍

200~480V 3Æ  50/60Hz
GMMP規格

       PUMP TYPE
規格

GMMP / GMML / GMMH



最大揚程 (TDH Max.)(M)
最大流量 (Capacity Max.)(L/min)

60Hz

30
90

50Hz

21
80

最高溫   (Temperature Max.)
最低溫   ( Temperature Min.)

150℃ / 280℃ / 150℃
-30℃ / -30℃ / -80℃

最大比重 (Specific Gravity Max.)
最大黏度 (Viscosity Max.)

2
120 cp

設計壓力 (Design pressure)

6 kgf/cm2

口徑(入/出)  Bore (Suc/Dis)
Flange Rating

15/15A ~ 25/20A
PT THREAD

葉輪樣式 (Impeller Type)

Closed

馬達型式 (Motor Type)

Horiaontal 2P
90W / 180W / 360W / 550W

材質     (Casing)

SCS14 (SUS316)

墊片     (Gasket)

PTFE / GRAPHITE / GRAPHITE

軸承     (Bearing)
軸套     (Sleeve)

SSiC
SSiC (Shaft)

磁鐵     (Magnet)

R.earth Nd / R.earth Nd / SmCo

泵樣式   (Models fo Pump)

4

軸承樣式 (Type of Bearing)

1


電話：372-0913 　傳真：372-0923　E-MAIL:pumpf@seed.net.tw　
泉業股份有限公司版權所有
建議您使用 Internet Explorer &1024x 768 True color為最佳瀏覽模式

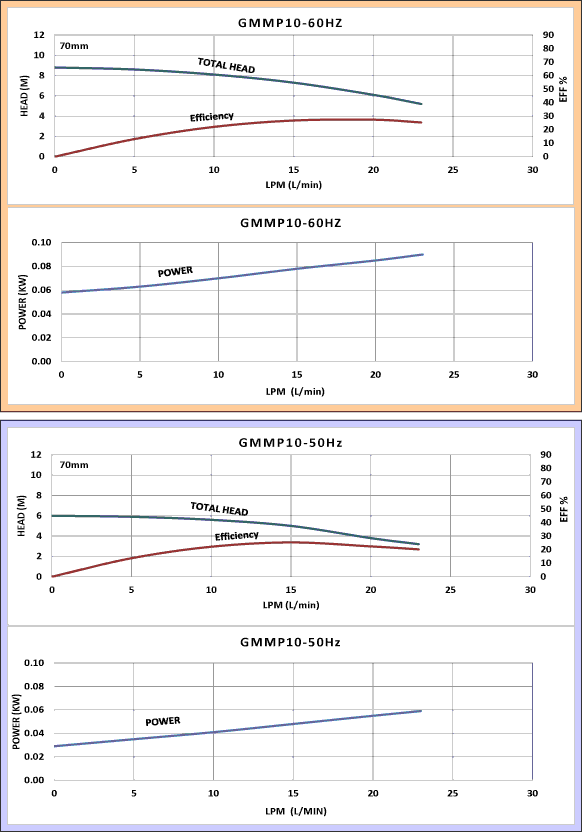

RICO PUMP-GMMP性能曲線

　　　　　上一頁上一頁
　　回頁首回頁首

電話：372-0913 　傳真：372-0923　E-MAIL:pumpf@seed.net.tw　
泉業股份有限公司版權所有
建議您使用 Internet Explorer &1024x 768 True color為最佳瀏覽模式

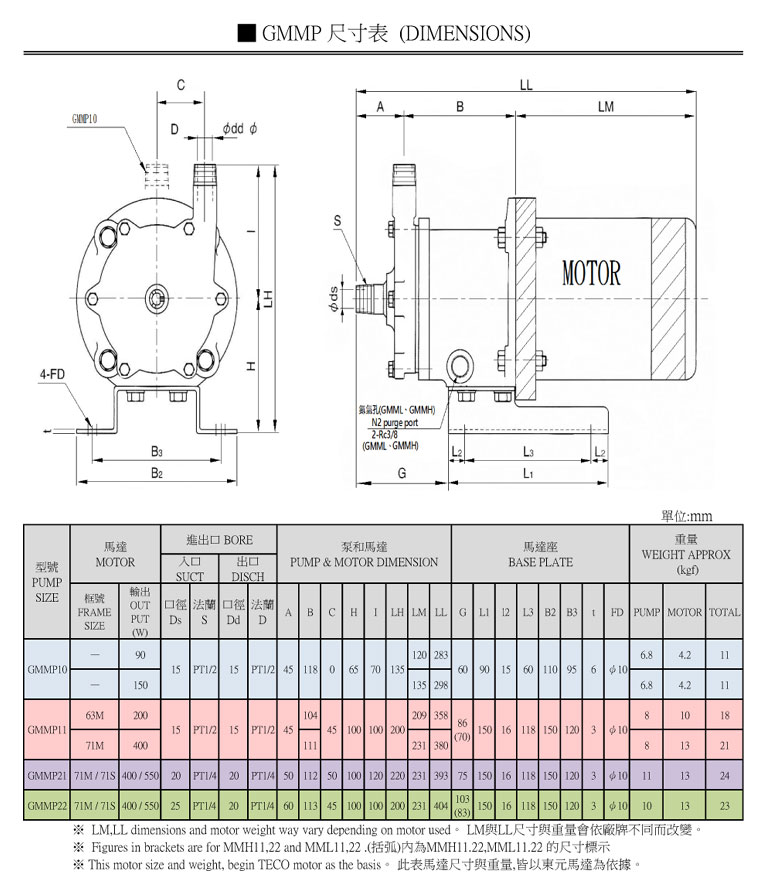

RICO PUMP-GMMP外觀尺寸
　　　　　　　　　　　　　　　　　　　上一頁

　　電話：372-0913 　傳真：372-0923　E-MAIL:pumpf@seed.net.tw　
　　泉業股份有限公司版權所有
　　建議您使用 Internet Explorer &1024x 768 True color為最佳瀏覽模式

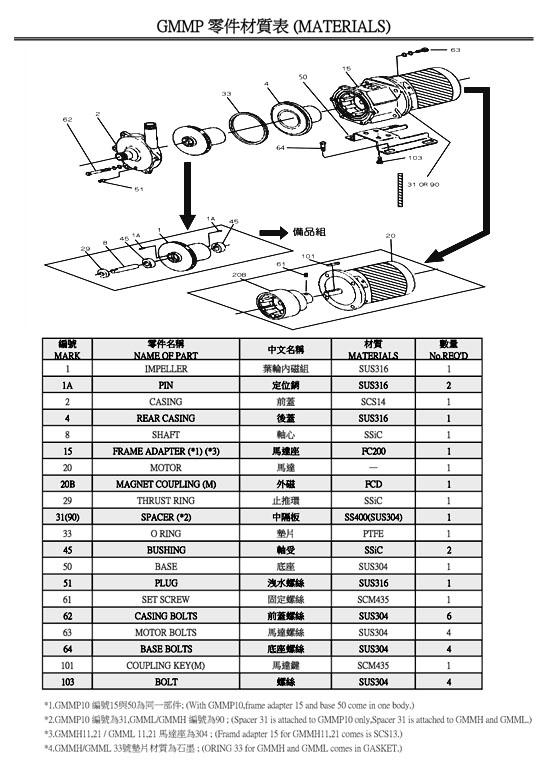

RICO PUMP-GMMP零件材質表
