　 永磁聯軸器的特點　

　　　　永磁聯軸器使用內外轉子之間所建立的磁場傳遞轉矩，內外兩個磁力轉子相互吸引並同步耦合動作且不會有任何機械接觸，
　　　　在旋轉過程中既不會滑動也不產生感應電流，相同數量的磁極彼此相對並對稱。
　　　　需要防止兩個密封分離區域的液體或氣體洩漏時，建議使用永磁聯軸器。
　　　　典型的應用是流體輸送泵，使用時液體不能與外部環境接觸。
　　　　永磁聯軸器也可以防止軸向和徑向的負載以及震動透過軸心傳遞。

　　1.優點

　　　　　»泵機免維護

　　　　　無接觸無磨損，馬達震動不會傳遞到泵，無需定期檢查更換密封件，大幅降低維護成本。 　　

　　2.無洩漏

　　　　　隔離罩安裝在泵端，將兩個區域密封隔離，以防止流體或氣體從一個區域洩漏到另一個區域，避免發生嚴重的洩漏事故。

　　3.元件保護

　　　　　超載時，傳遞扭矩超過聯軸器最大可傳遞扭矩，內外轉子將會分離而力矩傳遞被阻斷，除非泵停止，否則內外轉子將不會重新連接。

　　4.應用

　　　　　醫學 Medicine
　　　　　化學工業 Chemical industry
　　　　　石油和天然氣工業 Oil and gas industry
　　　　　精煉技術 Refining technology
　　　　　製藥業 Pharmaceutical industry
　　　　　食品工業 Food industry
　　　　　離心泵 Centrifugal pumps
　　　　　齒輪泵 Gear pumps
　　　　　螺桿泵 Screw pumps
　　　　　輸送易燃、易爆、易揮發、有毒、高溫、強酸和鹼、有機溶劑和貴重液體的生產工業。
　　　　　Especially for flammable, explosive, volatile, toxic, conveying high temperature, strong acids and 　　　　　alkalis, organic solvent and precious liquid.

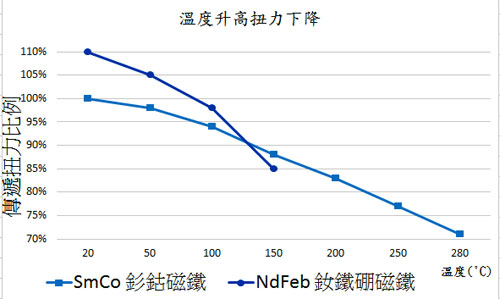

　　溫度升高扭力下降

*如果工作溫度不超過150°C，為減少成本建議使用NdFeb。

　　外型尺寸圖



　　








GMB規格

       PUMP TYPE
規格

GMB



最大揚程 (TDH Max.)(M)
最大流量 (Capacity Max.)(L/min)

60Hz
8
10

50Hz
6
20

最高溫   (Temperature Max.)
最低溫   ( Temperature Min.)

130℃
-20℃

130℃
-20℃

最大比重 (Specific Gravity Max.)
最大黏度 (Viscosity Max.)

1.1
50 cp

1.1
50 cp

設計壓力 (Design pressure)

6 kgf/cm2

6 kgf/cm2

口徑(入/出)  Bore (Suc/Dis)
Flange Rating

1/2
PT THREAD

1/2
PT THREAD

葉輪樣式 (Impeller Type)

Closed

Closed

馬達型式 (Motor Type)

60w

60w

材質     (Casing)

SCS14 (SUS316)

SCS14 (SUS316)

墊片     (Gasket)

PTFE

PTFE

軸承     (Bearing)
軸套     (Sleeve)

SSiC
SSiC

SSiC
SSiC

磁鐵     (Magnet)

R.earth Nd

R.earth Nd

泵樣式   (Models fo Pump)

1

1

軸承樣式 (Type of Bearing)

1

1
